デジタル・オシロスコープ
WaveAceシリーズ

WaveAceシリーズの基本的な活用方法を、ビデオで解説しています。 ズームやカーソルを使った計測方法など、13種類のビデオすべてに日本語のキャプションが表示できます。
（ビデオ再生後、メニューバーの【cc】をクリックし、Japaneseを選択して日本語キャプションを表示させます。）

WaveAce デモビデオ

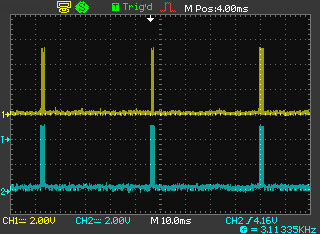

一般的な小型のポータブル・オシロスコープには、波形メモリが少なく、捕捉時間も短いものが多くみられます。 WaveAceシリーズは4kポイント/chおよび10kポイント/chのモデル構成となっており、 メモリの大きさに比例して捕捉時間が長くなるため、 トリガで捕捉した信号の詳細な波形情報を表示できます。 内蔵のズーム機能を有効にすると、詳細をさらに細かく確認できます。

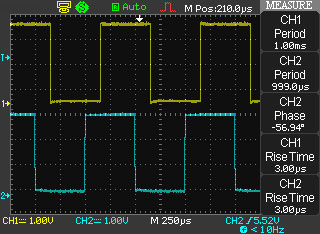

WaveAceシリーズは、32種類の標準自動測定で作業の簡素化を実現しました。ディスプレイは、 最大5つの測定値の波形を見やすく表示できます。また、測定ダッシュボードには32種類すべての測定値を一度に表示できます。 幅広い拡張タイミング・パラメータでは、2種類の異なる信号を分析できます。

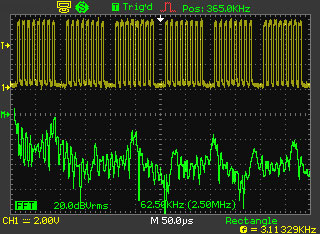

WaveAceシリーズでは、加算、減算、乗算、除算およびFFTの5種類の演算機能を標準で装備しています。 FFT機能では、4種類のウィンドウと2種類の垂直スケールを選択できます。

WaveAceシリーズでは、フロント・パネルのUSBホスト・ポートを利用して、画面イメージ、 波形データおよびセットアップをUSBメモリに保存できます。リア・パネルのUSBデバイス・ポートを使用すれば、 PCまたはプリンタへの接続も可能です。EasyScopeソフトウェアを使用して、オシロスコープの画面表示、 パラメータ測定値、波形データおよびフロント・パネルのノブへのフル・アクセスが可能で、 PCとの接続と通信も簡単に行えます。

デジタル・フィルタは、WaveAceシリーズの各チャンネルで使用できます。 ロー・パス、ハイ・パス、バンド・パスおよびバンド・ストップ・フィルタを使用して、 表示する周波数の範囲を限定することができます。

全ての信号にエッジ・トリガが最適とは限りません。WaveAceシリーズには、 基本的なエッジ・トリガ以外に、パルス幅、ビデオおよびスロープ（立ち上がり時間）の各トリガを含む、 トリガ機能のセットが搭載されています。

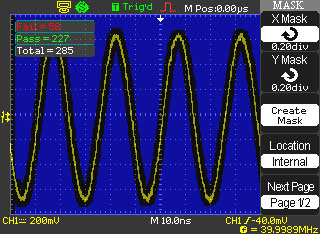

WaveAceシリーズは、内蔵のパス／フェイル・マスク・テストにより、すばやく問題を識別し、 問題の発生を通知します。合否結果の履歴を画面に表示できます。

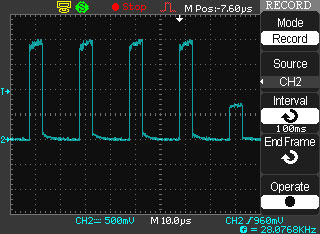

最大2500波形を連続して捕捉および再生し、システムに問題を生じさせているラントやグリッチを分離することができます。

内部メモリから波形とセットアップを保存し呼び出すことで、テストやデバッグ中の時間を大幅に節約できます。 WaveAceシリーズは、内部メモリに最大20の波形、20のセットアップおよび2つの基準波形を保存できます。

測定の内容が異なれば、それに応じて異なる捕捉モードが必要となります。 WaveAceシリーズは、リアルタイム、等価時間、ピーク検出およびアベレージング・モードなど、あらゆる波形を確実に捕捉および表示します。

ページトップへ

1. すばやい起動
   WaveAceシリーズは電源投入後10秒以内で使用できます。
   　
2. ディスプレイ
   WaveAceシリーズはすべてのモデルに5.7インチ・カラー・ディスプレイが搭載されています。
   　
3. コネクティビティ
   波形、スクリーンショットおよびセットアップは、フロント・パネルのUSBポートに接続したUSBメモリに簡単に保存できます。
   　
4. ポータビリティ
   小型でコンパクトな形状。軽量（2.3Kg）で奥行きはわずか13cm 弱。
   　
5. 通信
   リア・パネルのUSBとRS-232ポートでPCから直接リモート・コントロールが可能になりました。USBポートを使用してプリンタにも接続できます。
   　
6. 輝度
   このノブを回転させて、波形輝度をすばやく調整できます。ディスプレイのバーグラフに現在の設定が表示されます。
   　
7. 個々の垂直調整ノブ
   チャンネルの垂直スケールをすばやく変更できます。
   　
8. プッシュ・ノブ
   WaveAceシリーズでは、ノブを押すと追加機能が使用できます。V/divノブを押すと、瞬時に固定ゲインと可変ゲインを切り替えられます。T/divノブを押すと、ズーム・モードに入り、Positionノブを押すと、垂直方向のオフセットがキャンセルされて表示されます。
   　
9. 各国語に対応したユーザー・インタフェース
   直感的に理解できるユーザー・インタフェースは、複数の言語で使用できます。
   　
10. フロントパネルの印刷ボタン
    ボタンを1回押すだけで、スクリーンショットを保存または印刷できます。
    　
11. バックライト付きメニュー・ボタン
    カーソルや測定など、特定の機能を使用する場合は、ボタンのライトが点灯し、メニューを簡単に操作できます。
    　
12. ヘルプ機能
    ヘルプ・モードでボタンを押すか、ノブを回すと、ポップアップ・ウィンドウにそのコントロール機能が表示されます。
    　
13. オート・セットアップ
    WaveAceシリーズの垂直軸、水平軸およびトリガ設定をすばやく行うことができます。波形はマルチサイクル、シングルサイクル、立ち上がりまたは立ち下がりエッジの表示を選択できます。
