* 販売終了しました。

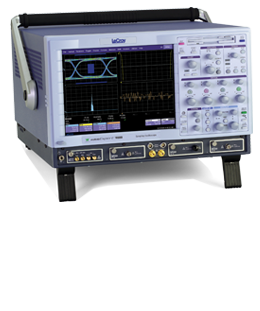

サンプリング・オシロスコープ
WaveExpertシリーズ

高速伝送路の評価に理想的なソリューション－
過酷な被歪環境下でも確実にシリアル伝送を行う上で必要なレシーバ側のイコライジングや、複雑な計測にも広帯域かつ詳細な解析能力が高いWaveExpertが最適です。

- 帯域幅：最高100 GHz

- 捕捉速度：最高10 MS/s

- メモリ長：最大510 Mポイント（オプション）

- タイムベース・ジッタ：230 fs rms未満（オプション）

- ジッタ/アイパターン測定ソフトウェア（オプション）

- リアルタイム・オシロスコープと同様のユーザ・インタフェース
（広範な波形演算やパラメータをサポート）

- TDRパルス立ち上がり時間：20 ps未満

- 最高12.5 Gbpsのシリアル・パターン・ジェネレータ

超広帯域の信号解析

アイパターン解析は、光通信のシグナル・インテグリティ評価の第一歩です。WaveExpertなら従来のサンプリング・オシロスコープよりも20倍以上のすばやい結果が得られます。
アナログ帯域は最高で100GHz、230fs(rms)のノイズフロアを達成したことで、極めて高速な光通信の分野にも適用できます。

　

高いジッタ解析精度

高安定タイムベースによる低いジッタノイズ・フロアにより、レクロイ独自のQ-Scaleジッタ解析アルゴリズムは、従来のサンプリング・オシロスコープに比べて3倍以上も精度よく測定が可能になります。

　

最高20GHzまでのTDR測定による
 Sパラメータ計測

WaveExpertには標準で、1または2ポートの差動校正及びSパラメータ測定ソフトウェアを標準で搭載しています。

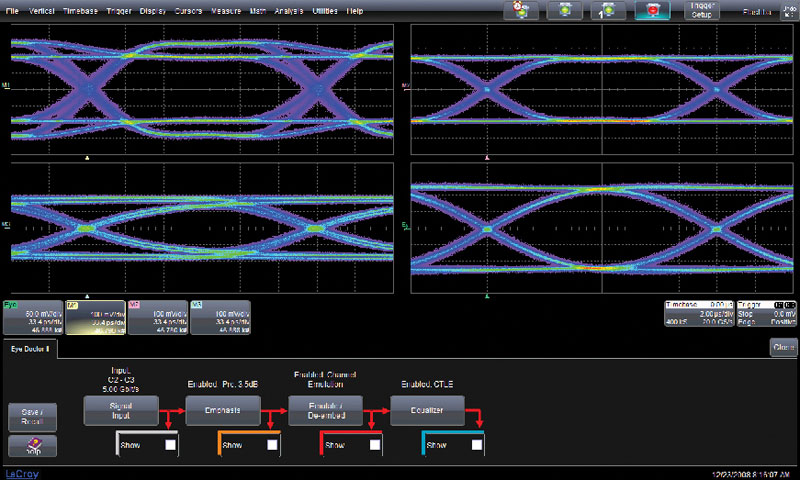

EyeDoctor™ によるバーチャル・プロービングと
イコライジング

EyeDoctorは、バーチャル・プロービングとレシーバ・イコライザのエミュレーションのためのパッケージ・ソフトウェアです。高速シリアル伝送システムのエンド･ツー･エンドにわたるシグナル･インテグリティ解析に最適です。
　

ページトップへ

基本仕様

* 販売終了しました。

メインフレーム

WaveExpert本体
モデル名	WaveExpert 100H
帯域	20～100GHz
立ち上がり時間	4～18ps
チャンネル数	1～4ch
最高サンプリング速度（/ch）	1MS/s(シーケンシャル)
RMSジッタ	1.2ps rms（代表値）±遅延の1ppm
トリガ帯域	5GHz/13.5GHz

メインフレーム
モデル名	仕様
WE-CIS	CISタイムベース(600 fs RMSジッタ)オプション、WE-HCISと同時装着不可
WE-HCIS	ハイスタビリティCISタイムベース(230 fs RMSジッタ)オプション、 WE-CISと同時装着不可
WE-SDA	シリアル・データ/ジッタ解析オプション
WE-XXL	メモリオプション　510M(1Ch)、255M(2Ch)、128M(4Ch)
EYEDR	EyeDoctor解析オプション
EYEDR_VP	VirtualProbingオプション
EYEDR_EQ	EquolizerEmulationオプション

WaveExpert サンプリング・モジュール
モデル名	仕様
SE-50	50 GHz エレクトリカル・サンプリング・モジュール

WaveExpertシリーズ　スペック詳細（PDF:700K）

Memory Options

WE-XXL
Waveform Memory Option - 510 Mpts/Ch on 1Ch, 255 Mpts/Ch on 2Ch, 128 Mpts/Ch on 4ch

Remote Control/Network Options

GPIB-1
IEEE-488 GPIB Control Interface 　

Jitter Analysis Software

WE-SDA
Serial Data Package (Jitter and Eye Doctor Analysis - requires WE-CIS or WE-HCIS)

Other Software Options

WE-HCIS
HCIS timebase - 250 fs rms jitter, pattern lock, 10 Ms/s (cannot be ordered with WE-CIS)

WE-CIS
CIS timebase - 600 fs rms jitter, pattern lock, 10 Ms/s (cannot be ordered with WE-HCIS)

Miscellaneous

KYBD-1
Keyboard, USB

ADAPT-292
2.92 mm F-F Adapter

ADAPT-292-SMA
2.92 mm - SMA F-F Adapter

ADAPT-185
1.85mm F-F Adapter

ADAPT-100
1 MM F-F Adapter

ADAPT-100-185
100 MM to 1.85 MM F-F Adapter

TW-4
4 in-lb Torque Wrench

TW-8
8 in-lb Torque Wrench

WE-CM
Blank Cover Module

DMD-1
Dual Monitor Display 　販売終了しました。

Trigger Options

SDA-TPS
38 GHz Trigger Prescaler (for SDA 18000, SDA 11000 and SDA 9000 only) 　販売終了しました。
